IBC (Interdigitated Back Contact) Technologia ogniw słonecznych

Jak działają komórki IBC


Ogniwa z pośrednim kontaktem zwrotnym (IBC) mogą być jedną z najbardziej skomplikowanych technologii wykorzystywanych do produkcji paneli słonecznych, ale oferują również wartości i wydajności, których nie można zignorować, dlatego jest dziś uważana za ważną alternatywę.


Tradycyjne ogniwa słoneczne osiągają konwersję energii poprzez umieszczenie przednich styków w ogniwie. Oznacza to, że fotony, które docierają do powierzchni komórki, muszą zostać w tym momencie zaabsorbowane, aby uwolnić elektrony i wytworzyć elektryczność.


Jeśli nie zostaną wchłonięte, zostaną przesłane lub odbite. Można to uznać za stratę.


Komórki IBC wdrażają inny pomysł. Zamiast umieszczać kontakty z przodu komórki, umieszczają je na tylnej stronie.

To pozwala im osiągnąć wyższą wydajność dzięki zmniejszonemu cieniowaniu z przodu ogniwa, a jednocześnie pary elektron-dziura generowane przez pochłonięte światło można nadal gromadzić na tylnej stronie ogniwa.

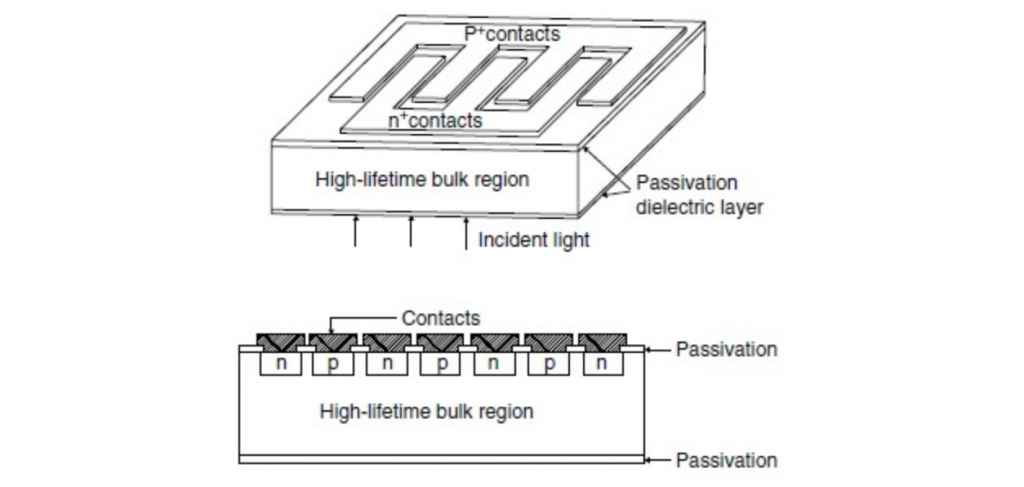

Na poniższej ilustracji możesz spojrzeć na strukturę komórek IBC z tyłu.


Zalety komórek IBC w porównaniu do Al-BSF



Niższe straty cieniowania



Pierwszym i najważniejszym jest to, że utrata zacienienia spowodowana przez elektrodę przednią (styk) jest zerowa, co pozwala uzyskać przyrosty między 5-7% w generowanym prądzie.



Niższa rezystancja szeregowa



Ponadto, jak widać na powyższej ilustracji, styki z tyłu zajmują większy obszar.



Jest to związane ze znacznie niższą rezystancją szeregową ze względu na fakt, że przestrzeń między stykami jest nieznaczna w porównaniu do konwencjonalnego ogniwa słonecznego.


Można to zrobić tylko z tylnymi ogniwami kontaktowymi, ponieważ nie ma potrzeby pozostawiać szerszej przestrzeni otwartej z przodu dla pochłaniania światła.



Jest to naprawdę interesująca cecha, gdy rozważa się skoncentrowane ogniwa PV (CPV), w których wpływ rezystancji szeregowej jest niezwykle ważny.



Niezależność między optymalizacją optyczną i elektryczną



Ogromną zaletą jest oddzielenie optymalizacji optycznej od optymalizacji elektrycznej.



W tradycyjnych ogniwach słonecznych musi istnieć ograniczony handel między opornością szeregową, stratami rekombinacji, absorpcją światła, wydajnością i wysokimi napięciami w obwodzie otwartym, ponieważ zarówno przewodzenie elektryczne, jak i konwersja energii są wykonywane z przodu.



W komórkach IBC dwie funkcje są od siebie niezależne. Optymalizacja optyczna przeprowadzana jest z przodu, a optymalizacja elektryczna z tyłu.



Dlaczego komórki IBC są bardziej skomplikowane:



  • Aktualny przepływ nośników odbywa się w dwóch wymiarach, podczas gdy w standardowych komórkach jest to tylko jeden wymiar.
  • Wydajność ogniwa IBC jest ściśle związana z żywotnością BSF i rekombinacją powierzchni przedniej, co wymaga wyższej jakości płytek krzemowych o dłuższym okresie eksploatacji.
  • Wyrównanie obszarów typu n i typu p po tej samej stronie płytki (strona tylna) jest bardziej skomplikowane.
  • W procesie produkcyjnym konieczne są wyrafinowane procedury czyszczenia i doskonała kontrola zanieczyszczenia.
