ORYGINALNE ZŁĄCZA MC4 – DLACZEGO WARTO JE WYBRAĆ I JAK ROZPOZNAĆ WŚRÓD KOPII



Złącza fotowoltaiczne powszechnie znane jako MC4 stworzyła i wprowadziła na rynek szwajcarska firma Multi-Contact (czyli MC). Cyfra cztery w nazwie pochodzi od średnicy kontaktu elektrycznego równego 4mm. Złącza są powszechnie kopiowane przez wiele firm (Rys.1).





złącza MC-4

Rys. 1 Oryginalne złącza MC4 – pierwsze z lewej i ich nieudane kopie



ZALETY ORYGINAŁU



Nadal jedynie złącza firmy MC zapewniają minimalne straty wyprodukowanej energii od momentu uruchomienia i przez cały czas działania instalacji oraz jej bezpieczeństwo, ponieważ :



  1. Kontakty elektryczne wykonane są z miedzi cynowanej (w kopiach spotyka się np. stop CuNiSi)

  2. Pokrycie cyną miedzianych pinów zmniejsza tempo korozji elektrochemicznej powodującej wzrost w czasie rezystancji połączenia (posrebrzanie kontaktów jest gorszym rozwiązaniem ze względu na większą wartość potencjału elektrochemicznego na połączeniu Cu-Ag)

  3. Kontakty żeńskie wyposażone są w elementy sprężyste polepszające siłę styku.

  4. Kontakty elektryczne łączy się z przewodem za pomocą zaciskania, co zapewnia lepszy kontakt elektryczny niż zatrzaski (zatrzaski nie wymagają narzędzi, ale trudno jest określić rezystancję kontaktu takiego połączenia)Dzięki w/w cechom rezystancja kontaktu jest minimalna nawet po 20 – 25 latach i nigdy nie przekroczy wartości 0,35mΩ, co potwierdziły wyniki testów starzeniowych wykonanych przez firmę Multi-Contact. Maksymalna wartość rezystancji kontaktu w monitorowej przez 12 lat instalacji PV wybudowanej na dachu firmy MC zmierzonej w warunkach rzeczywistych nie przekroczyła wartości 0,18 mΩ (wykres nr 1).

Dzięki w/w cechom rezystancja kontaktu jest minimalna nawet po 20 – 25 latach i nigdy nie przekroczy wartości 0,35mΩ, co potwierdziły wyniki testów starzeniowych wykonanych przez firmę Multi-Contact. Maksymalna wartość rezystancji kontaktu w monitorowej przez 12 lat instalacji PV wybudowanej na dachu firmy MC zmierzonej w warunkach rzeczywistych nie przekroczyła wartości 0,18 mΩ (wykres nr 1).

 Rezystancja kontaktu R

Wykres nr 1. Rezystancja kontaktu R (µΩ) w funkcji czasu t (dni)

CZY KOPIE RZECZYWIŚCIE SĄ GORSZE?



Wybierając złącza do instalacji fotowoltaicznej należy być świadomym, że choć prawie wszystkie wyglądają podobnie, to ich obraz termowizyjny w czasie przepływu prądu produkowanego przez moduły może znacznie się różnić, o czym świadczy wynik testu wykonanego i opublikowanego w 2004 przez TÜV Rheiland (źródło: TÜV Rheiland 12/2004)



TÜV wybrał do testu złącza PV dostępne na rynku (zd. 2), obciążył je i zmierzył temperaturę kamerą termowizyjną (zd.3).



MC3 ↓ MC4 ↓

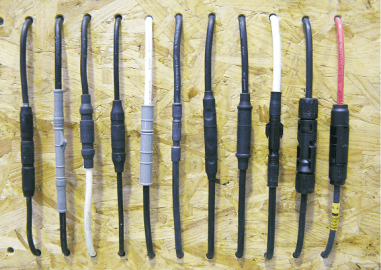

Złącza wybrane przez TÜV Rheiland do testu

Zd. 2 Złącza wybrane przez TÜV Rheiland do testu

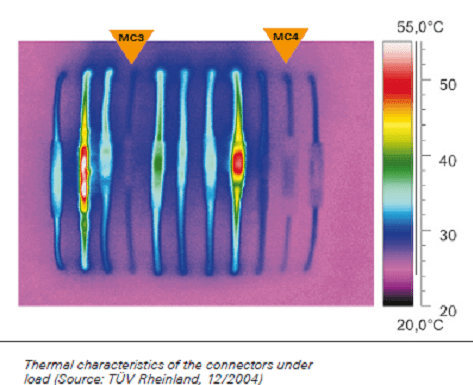

 Obraz termowizyjny obciążonych złączy PV.

Zd.3. Obraz termowizyjny obciążonych złączy PV.

Temperatura niektórych złączy w czasie przepływu prądu była bardzo wysoka, co oznacza, że duża część wyprodukowanej energii wydzieliła się w postaci ciepła, czyli została stracona. Innym bardzo ważnym skutkiem zbyt wysokiej temperatury jest niszczenie izolacji złączy i przewodów.



Jedna z firm, która produkuje złącza łudząco podobne do złączy MC4, podawała w katalogu z 2010 roku rezystancję kontaktu swoich złączy ≤ 5.0 mΩ.



Poniższe 2 przykłady obliczenia energii wydzielonej się w postaci ciepła na złączach obrazują, jak duże wartości mogą wchodzić w grę.



Przykład nr 1



Obliczenie energii straconej na jednym połączeniu w ciągu 1 godziny na rezystancji kontaktu R= 4 mΩ, dla prądu I=10A



En=R x I²x t = 4mΩ x (10A) ² x 1h=400 mWh= 0,4 Wh



Na 100 połączeniach (wtyk/gniazdo) będzie to wartość 40 Wh , czyli stracimy tyle energii ile pobiera żarówka 40 W !!!



Przykład nr 2 (złącza MC4 firmy Multi-Contact)



Obliczenie energii straconej na jednym połączeniu w ciągu 1 godziny na rezystancji kontaktu R= 0,35 mΩ, dla prądu I=10A



En=R x I²x t = 0,35mΩ x (10A) ² x 1h=35 mWh= 0,035 Wh



Na 100 połączeniach (wtyk/gniazdo) będzie to wartość tylko 3,5 Wh.



CERTYFIKACJA



Ważną informacją dla inwestorów oraz projektantów dużych elektrowni może być wiadomość, że złącza MC4 firmy Multi-Contact mogą być stosowane w instalacjach o napięciu 1500V, na co firma MC posiada stosowny certyfikat TÜV.



Wszystkie elementy połączeniowe produkowane przez firmę Multi-Contact odpowiadają obowiązującym normom (DIN V VDE V 01263, ochrona przed dotykiem bezpośrednim – IP2X, według normy IEC60529) zapewniając bezpieczeństwo użytkowania nawet w sytuacji rozłączenia obwodu , a napięcie nominalne instalacji może wynosić nawet 1000V-1500V.



Złącza firmy Multi-Contact posiadają następujące certyfikaty:



  1. TÜV
  2. UL (USA) (Większość producentów złączy posiada tylko certyfikat TÜV)
  3. CSA (Kanada)
  4. GOST (Rosja)
  5. Odporności na Sole zawarte w powietrzu
  6. Odporności na Amoniak zawarty w powietrzu (ważne w okolicach rolniczych)



ORYGINALNE ZŁĄCZA MC4 – JAK JE ROZPOZNAĆ

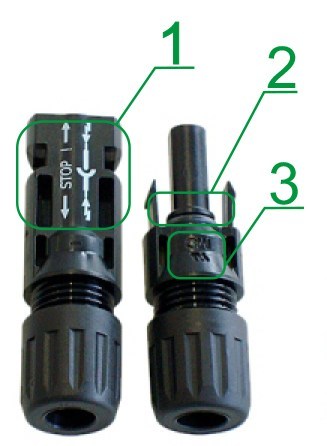

Oryginalne złącza MC4

TÜV wybrał do testu złącza PV dostępne na rynku (zd. 2), obciążył je i zmierzył temperaturę kamerą termowizyjną (zd.3).


  1. Na obudowie wtyku ( MINUS) znajdują się białe napisy: z jednej strony: „ STOP”, a z drugiej – „Do not disconnect under load” (Nie rozłączaj w czasie przepływu prądu”)
  2. Na obudowie gniazda ( PLUS) widnieją wytłoczone pierwsze litery nazwy firmy czyli MC oraz UR informujące o posiadanym amerykańskim certyfikacie UL
  3. Czarny kolor uszczelki wykonanej z poliamidu (PA) o bardzo wysokiej odporności na starzenie termiczne

POSUMOWANIE


Zastosowanie oryginalnych złączy MC4 firmy Multi-Contact zapewnia:


  1. bezpieczeństwo pożarowe i elektryczne (skutkiem przegrzewania złączy może być zniszczona izolacja, co powoduje groźbę powstania łuku elektrycznego, a w jego następstwie pożaru)
  2. niezawodność (brak przerw serwisowych w pracy instalacji)
  3. dużą sprawność instalacji w długim okresie
  4. większy zysk całkowity inwestycji (mniejsze straty energii na rezystancji złączy i przewodów)

co znacznie przewyższa znaczenie zwiększonych wstępnych kosztów inwestycji, które według szacunków firmy MC mogą wynosić – 1 USD/1kWp mocy zainstalowanej.


mgr inż. Alicja Miłosz
SEMICON Sp. z o.o.
www.semicon.com.pl
